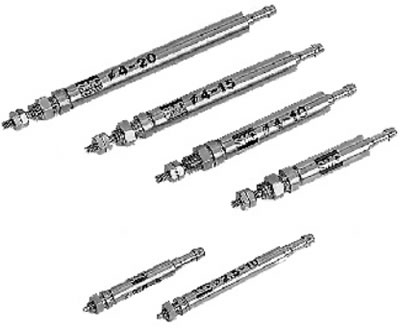

Игольчатые пневмоцилиндры SMC серии CJ1

Особенности

• Предельно малые габариты
• Простота монтажа

Вкручиваемые пневмоцилиндры CJP

Особенности

• Предназначены для зажимания, закрепления, стопорения, позиционирования и других подобных операций
• Малые габариты
• Проста и удобство монтажа путём вкручивания

Пневмоцилиндры CJP2 панельного монтажа

Особенности

• Миниатюрные цилиндры с возможностью монтажа датчиков положения

Пневмоцилиндры C85 по ISO/VDMA

Особенности

• Длительный срок службы
• Размеры согласно ISO/CETOP
• Коррозионная стойкость
• Невосприимчивость к загрязнениям
• Бронзовые шарнирные опоры
• Специальные поршневые уплотнительные кольца
• Герметичное соединение

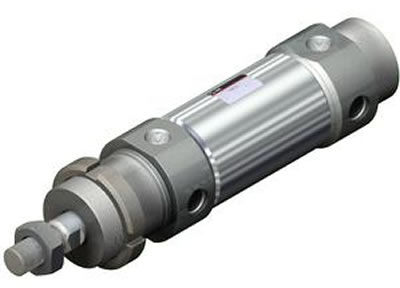

Стандартные пневмоцилиндры C76

Особенности

• Цилиндры двустороннего действия с магнитным кольцом
• Высокая скорость хода поршня
• Упругое или регулируемое воздушное демпфирование

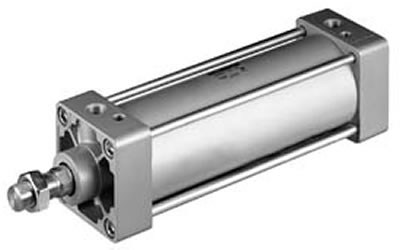

Пневмоцилиндры C95 по ISO/VDMA

Особенности

• Двустороннего действи с регулируемым демпфированием в конечных положениях
• Рабочее услилие до 48000 Н
• Длина хода до 2400 мм
• Простая и максимально облегченная конструкция корпуса
• Пневмодемпферы
• Исполнения с двусторонним штоком, с гофром и с магнитным кольцом
• Имеется исполнение для работы при повышенной температуре до 150 °С
• Длительный срок службы
• Размеры согласно ISO 6431, VDMA 24562, DIN и согласно рекомендациям CETOP

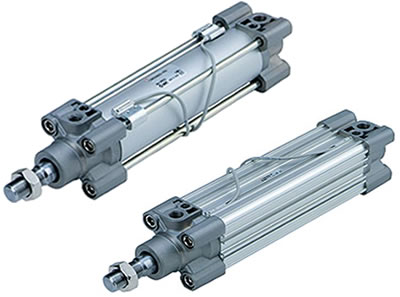

Пневмоцилиндры CP96/C96 по ISO

Особенности

• C96, CP96 - стандартные пневмоцилиндры двустороннего действия с односторонним штоком по ISO 15552
• Воздушное и упругое демпфирование (комбинированное)
• Уменьшенная масса
• Удобное техобслуживание
• Можно устанавливать компактные датчики положения

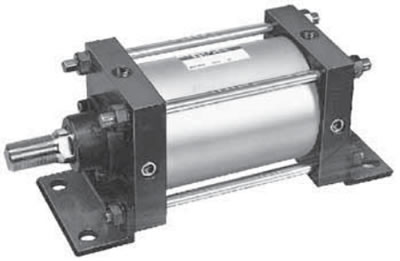

Пневмоцилиндры CS1

Особенности

• Применяются как привод с усилием до 68500 Н
• В стандартном исполнении предусмотрено воздушное демпфирование в конечных положениях
• Возможно исполнение с двусторонним штоком
• Прочный корпус
• Потери на трение не более 5 %
• Не требуют смазки
• Пневмо- и гидроисполнения

Пневмоцилиндры CG1 компактные, разборные

Особенности

• Предельно простая и гладкая форма корпуса
• Малогабаритная разборная конструкция
• Различные варианты монтажа: на лапах, на фланце, на цапфе, на заднем шарнире
• Высокая скорость поршня: до 1000 мм/с
• Можно устанавливать датчики положения
• Исполнения с упругим и воздушным демпфером
• Исполнения с двусторонним штоком, с неповоротным штоком
• Исполнение с защитным гофром (от загрязнений)

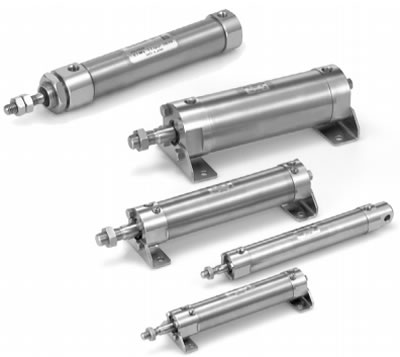

Пневмоцилиндры CG5 из нержавеющей стали

Особенности

• Предназначен для использования в пищевой индустрии, производстве напитков, медикаментов и др.
• Используется смазка, применяемая для машин пищевой промышленности
• Специальное штоковое уплотнение не допускает попадания воды внутрь цилиндра
• Разборная конструкция, возможность замены уплотнений
• Детали пневмоцилиндра выполнены из нержавеющей стали, что обеспечивает коррозионную стойкость в условиях постоянного контакта с водой

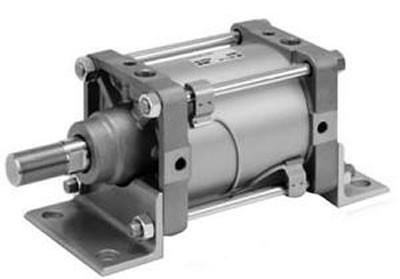

Пневмоцилиндры CS2

Особенности

• Взаимозаменяемы с пневмоцилиндрами CS1: одинаковы габаритные и установочные размеры
• Характеристики давления и скорости хода аналогичны CS1
• По сравнению с CS1 уменьшена масса за счёт использования крышек из алюминия (например, в исполнении ∅ 125 мм и ходом 100 мм масса снижена на 50 %)

Стандартные пневмоцилиндры CM2-Z

Особенности

• Внутренняя резьба штока в стандартном исполнении
• Выбор исполнения конца штока для разных применений
• Удобная регулировка положения датчика
• Светодиодный индикатор хорошо виден сквозь прозрачное крепление датчика
• Новый крепежный элемент: опора для цапфы или проушины
• Исполнение с укороченным корпусом
• Большой выбор крепежных элементов

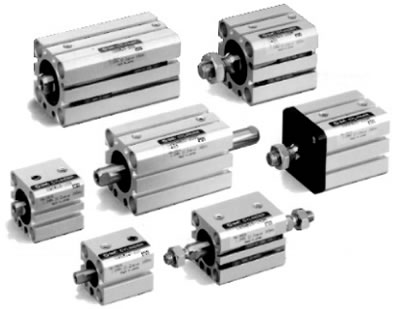

Компактные цилиндры CQS, диаметр от 12 мм до 25 мм

Особенности

• Очень компактная, легкая конструкция
• Возможно исполнение с длинным ходом или с повышенным сопротивлением боковым нагрузкам

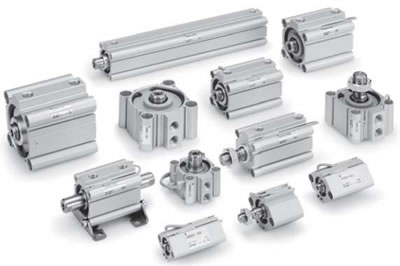

Стандартные компактные цилиндры CQS, диаметр от 12 мм до 200 мм

Особенности

• Различные варианты исполнения: со сквозным штоком, с защищенным от проворота поршневым штоком, одностороннего и двустороннего действия, тандем-цилиндр, тандем-цилиндр со сквозным штоком, исполнение с длинным ходом
• Максимальное рабочее давление 1,0 МПа

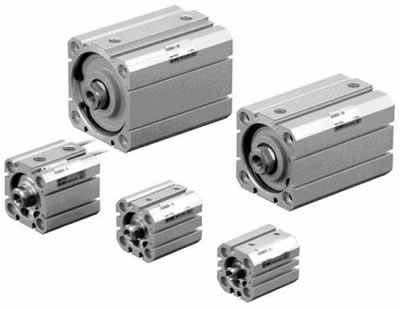

Компактные цилиндры C55 по ISO 21287

Особенности

• Соответствуют стандарту ISO 21287
• Длина хода до 150 мм
• Различные варианты монтажа
• Простая и быстрая замена уплотнений
• Можно устаналвивать датчики положения

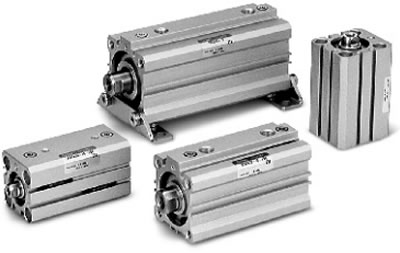

Компактные цилиндры RQ с воздушным демпфированием

Особенности

• Уникальная конструкция пневматического демпфера позволяет втрое повысить эффективность торможения по сравнению с упругим демпфером, сохранив компактность пневмоцилиндра

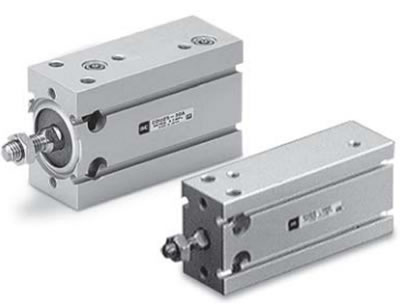

Компактные цилиндры CDU/CDUK универсального монтажа

Особенности

• Малые габариты и масса
• Монтаж без дополнительных крепёжных деталей
• Оптимальны для работы манипуляторов
• При модульном исполнении можно точно смонтировать по одной прямой на монтажной поверхности
• За счёт малого веса предотвращены динамические потери у роботов

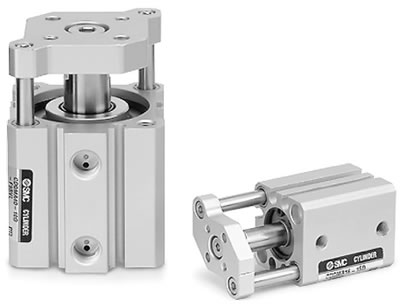

Компактные цилиндры CQM с направляющими

Особенности

• Повышенное сопротивление к боковым нагрузкам (в 2-4 раза выше, чем у пневмоцилиндров серии CQ2)
• Высокая точность: отклонение по углу не более ±0.2°
• Совместимость присоединительных размеров с цилиндрами SMC серий CQS, CQ2

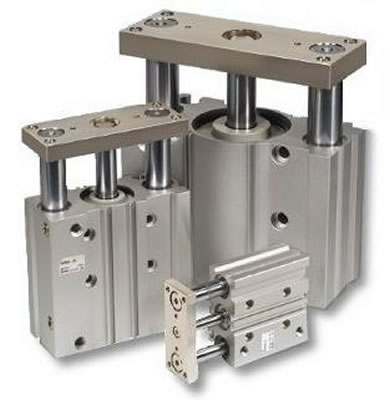

Компактные цилиндры MGP с направляющими

Особенности

• Повышенное сопротивление боковым нагрузкам
• Повышенная защита от проворота
• Уменьшенное монтажное пространство
• Исполнение с длинным ходом

Компактные цилиндры MGZ двойного усилия с защитой от проворота

Особенности

• Двойное усилие при выдвижении штока
• Механизм защиты от проворота с направляющей скольжения
• Шток большого диаметра
• Экономит монтажное пространство

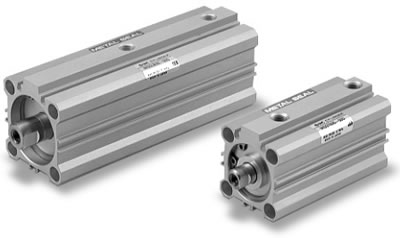

Компактные цилиндры MQQ низкого трения

Особенности

• Предназначен для работы в условиях низкого давления, на малой и постоянной скорости
• Уплотнение типа «металл по металлу» позволяет достичь рабочих параметров, недоступных обычным пневмоцилиндрам
• Возможность работы на предельно низких давлениях (0,005 МПа)
• Равномерное движение на малых скоростях (0,3 мм/с)
• Длительный срок службы (ресурс свыше 100 млн. циклов)
• Низкое трение позволяет управлять усилиями с точностью до 0,05 Н
• Временное бездействие оборудования не приводит к увеличению трения

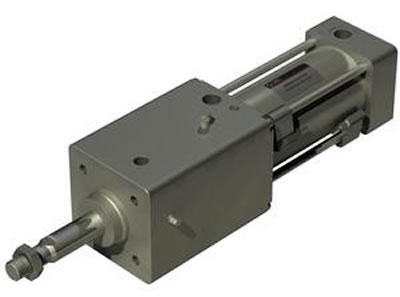

Цилиндры C95N с пневмоуправляемым стопором

Особенности

• Регулируемое пневматическое демпфирование в конце хода
• Стопор предотвращает перемещение груза при падении давления
• Точность остановки до ±0,3 мм

Цилиндры REC с плавным разгоном и торможением в конце хода

Особенности

• Плавный разгон и торможение (менее 0,5 G) независимо от нагрузки, скорости и перепадов давления
• Скорость штока до 500 мм/сек
• Стандартный ход поршня до 1000 мм
• Высокая скорость перемещения нагрузки, при этом цилиндр обеспечивает плавное движение без толчков
• Конструкция цилиндра упрощает пневмосхему и позволяет сэкономить место при монтаже

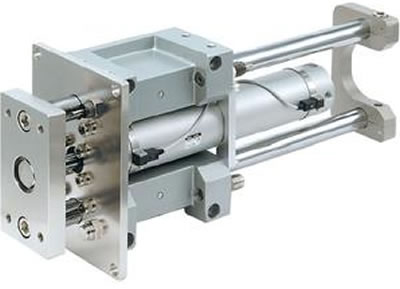

Цилиндры MGG с направляющей

Особенности

• Компактная конструкция, объединяющая стандартный цилиндр CG1 и направляющие
• Тип направляющей: скольжения или качения
• Высокая устойчивость к боковым нагрузкам
• Защита от проворота
• В стандартном исполнении с магнитным кольцом
• Встроенный амортизатор
• Регулировка выдвижения штока

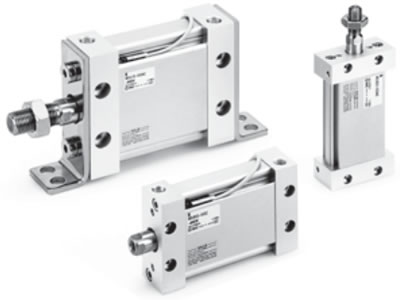

Плоские цилиндры MU

Особенности

• Овальное сечение поршня даёт компактность при сохранении выходного усилия
• Ширина от 24 мм до 50 мм
• Компактные датчики положения можно устанавливать на четырёх поверхностях
• Дляна ходя до 300 мм
• Можно смонтировать без кремёжных деталей
• Исполнения: двустороннего и одностороннего действия

Поворотные зажимные цилиндры MK-Z

Особенности

• Типоразмеры по диаметру: ø12, ø16, ø20, ø25, ø32, ø40, ø50, ø63
• Можно смонтировать компактные датчики положения на четырёх поверхностях
• Двустороннего действия

Цилиндры RSDQ со стопорным механизмом

Особенности

• Стопорный цилиндр с фиксированной высотой монтажа
• Высокая устойчивость к боковым воздействиям: целесообразно применять в автоматическом конвейере
• Магнитное кольцо на поршне в стандартном исполнении

Лопастной привод CRB2BW 10-40

Особенности

• Малые габариты
• Длительный срок службы
• Высокая надежность
• Поставляются с уже выставленными углами поворота: 90°/180°/270° или с плавно регулируемым углом поворота до 270°
• Можно установить датчики положения
• Прямой или фланцевый монтаж
• Исполнения с боковым или осевым пневмоприводом
• По запросу - двухлопастное исполнение с углами поворота 90° и 100°

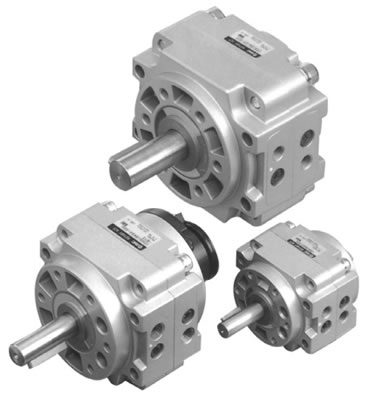

Лопастной привод CRB1BW 50-100

Особенности

• Поворотный привод двустороннего действия
• Малые габариты
• Можно установить датчики положения
• Модификация с удвоенным вращающим моментом

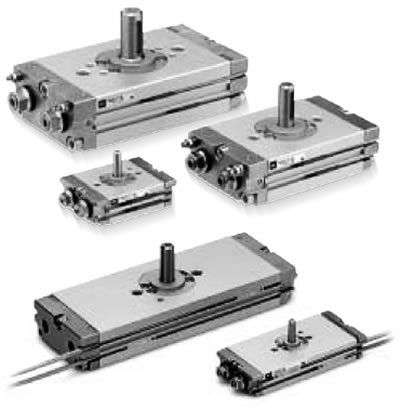

Компактный поворотный привод CRQ2

Особенности

• Поворотный привод двустороннего действия
• Малые габариты
• Длительный срок службы
• Регулируемое демпфирование

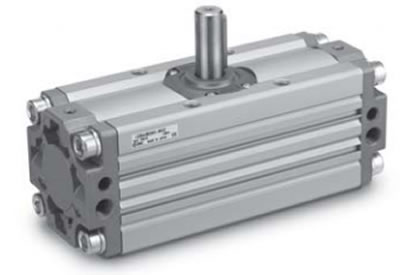

Реечный привод CDRA1BW

Особенности

• Реечно-шестерёнчатый тип
• Высокое отношение вращающего момента к габаритам
• Угол поворота 90°/100°/180°/190°
• Можно установить универсальные датчики положения D-A9(V)L, D-M9(V)L
• Непосредственный или фланцевый монтаж, исполнения с одно- или двусторонним валом, с пневматическим демпфером (по запросу)

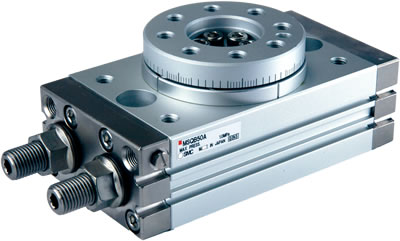

Поворотный стол MSQ с двухпоршневым приводом

Особенности

• Удобный монтаж через корпус
• Возможен прямой монтаж нагрузки, подготовленная площадка для позиционирования
• Регулируемые опоры и подвод воздуха с одной стороны
• Плавное вращение
• Можно устанавливать датчики положения
• Установка амортизаторов позволяет в 2-5 раз повысить кинетическую энергию
• Удвоенное услилие за счёт двухпоршневого привода

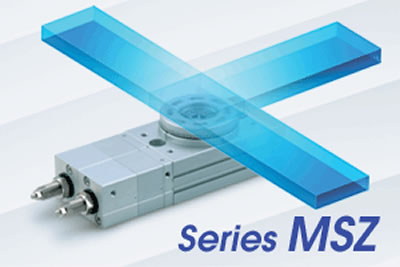

Трехпозиционные поворотные столы SMC серии MSZ

Особенности

• Остановка в трех положениях с возможностью регулировки в каждом положении
• Установка средней позиции в пределах ±10° от оси
• Регулирование угла поворота в диапазоне от 0 до 95° в противоположных направлениях от средней позиции
• Возможность управления приводом при помощи одного 3-позиционного электромагнитного пневмораспределителя
• Для управления используется электромагнитный пневмораспределитель 5/3 (центр под давлением)
